水力測功機發動機試車臺架技術規格書
1、產品名稱：
2000kW 水力測功機發動機試車臺架
2、采購數量
一臺
3、主要技術參數
3.1 設備概述
3.1.1 用于康明斯 2000E、QSK50、 QSK60 發動機大修后性能測試
3.1.2 主要由功率測量裝置、安裝平臺、測量控制系統、數據采集系統、輔助設置等組成。

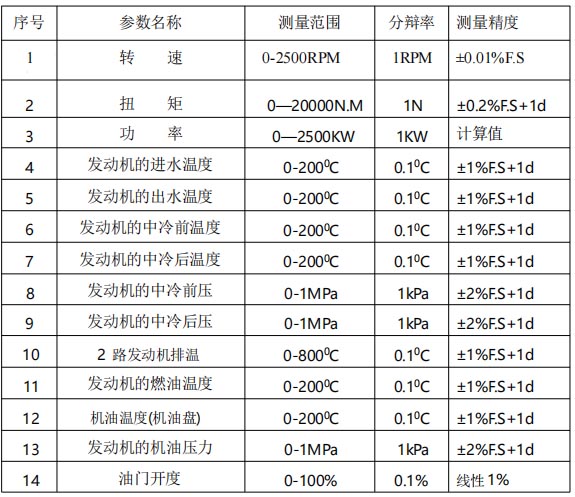

3.2 主要技術參數
4、性能要求
試車臺可完成的實驗項目
4.1. 總功率試驗：常規試驗 自動工況控制
4.2. 凈功率試驗：常規試驗 自動工況控制
4.3. 怠速試驗：常規試驗，不考慮采用試驗時軸系與發動機本體脫離的方式
4.4.負荷特性試驗：常規試驗為整車動力配套時的重要依據，自動工況控制
4.5.萬有特性試驗：常規試驗，為整車配套時的重要依據，試驗方法與負荷特性試驗類型
4.6.發動機最低空載穩定轉速試驗
4.7.發動機額定功率測試
4.8.發動機的穩態測試
5、一般技術要求
5.1 試車臺架的設計、制造中，零部件盡量采用統一標準，所使用的零件或部件應有良好的互換性。零部件必須易于拆裝，便于維修，臟物易聚集的地方必須易于清理。
5.2 供方提供組裝、調試過程中所需必要的安裝、檢驗和測量工具。
5.3 功率測量裝置：為確�？得魉拱l(fā)動機功率覆蓋范圍，根據試驗臺的要求，試驗臺采用 Y2500 水渦流測功機。該測功器引進德國策爾納公司先進技術，具有控制穩定性好、響應速度快、測量精度高及結構緊湊等優點。測功器安裝上采用低中心距大底座直接安裝。排水執行器采用第四代更新型，選用脈寬調制稀土直流力矩電機作控制電機，合理的結構設計確保其高可靠性。排水閥門的響應速度應小于 2 秒（閥門從全開到全閉的時間）。測功機和發動機之間應有中間支承座以保護測功機的精度不易受到損害。
Y2500 技術指標：
最大吸收功率：2500Kw；
最大測量扭矩：20000N.m
最高許用轉速：2500rpm
扭矩測量精度：±0.2%FS
轉速測量精度: ±0.05%
5.4 測量控制系統
5.4.1 硬件：工業級計算機，支持 CAN 總線通信；
- 通道數量：≥16 路模擬量+8 路數字量；
- 需測量轉速、扭矩、水溫、油溫、水壓、油壓、進氣壓力、進氣溫度等參數， 數據存儲間隔可調。

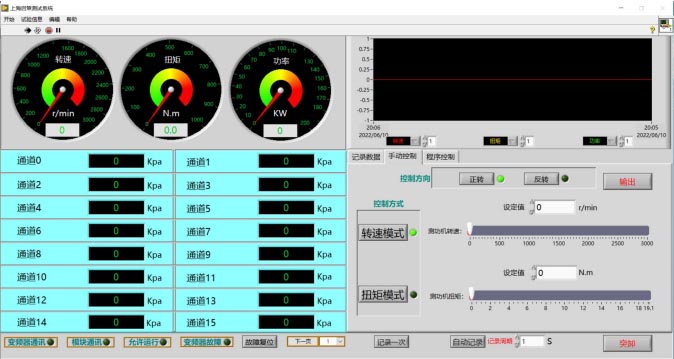

5.4.2 軟件：
- 圖形化操作界面
- 實時數據曲線顯示，數據采樣頻率≥1kHz；
- 具備故障診斷、安全聯鎖保護功能（超速，超溫、油壓低，過載等保護）。
- 具備數據采集、分析和存儲功能。
- 生成測試報告，支持 CSV/TXT 導出等格式文件。
5.4.3 主要功能
1）高精度應變式拉壓力傳感器實現發動機輸出扭矩的精密數字測量；
2）磁電式（霍爾式）測速傳感器實現高精度瞬時轉速測量；
3）測功器及發動機油門采用雙回路直接數字 PID 控制、具有隨機無擾動切換控制、油門突卸、測功器負載保護處理功能；
4）測量參數均可由用戶在計算機設定每級報警的動作方式（一級報警：聲光報警，系統不動作，由人工進行干預；二級報警：聲光報警，系統動作，發動機工況自動降至怠速；三級報警：聲光報警，系統動作，通過緊急停車機構使發動機停。
5）具有下列自動控制功能：
測功器：水門恒位置、恒扭矩、水門恒轉速（外特性）。
發動機：油門恒位置，油門恒轉速。

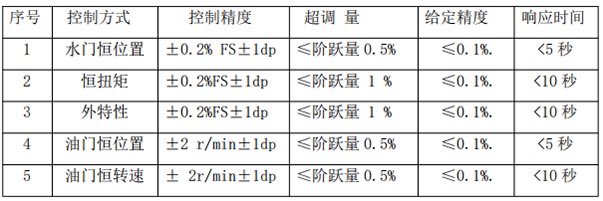

5.4.4 控制性能
5.5 尾氣測量?jī)x
1、采用液晶顯示、中文（或英文）菜單，可顯示 HC、CO、CO2、O2、NOx(NO+NO2)、λ、COcor 及轉速、油溫、流量、壓力等數據。
2、單量程，自動校零。自動溫度補償，自動油水分離。
3、本機采用德國進口紅外線探測器、O2 傳感器及 NOX 傳感器，不怕震動，穩定性好，精確度高。
4、可配全自動內置打印機，或藍牙、RS232 接口。
5、機內有自我診斷功能，故障時會有提示，直到故障排除方可繼續測量。
6、儀器帶有時間功能，可顯示時、分、秒，打印年、月、日、時、分。
7、具有 HC 殘留物檢查、自動清洗氣路、氣路泄漏檢測功能、反吹清洗取樣管氣路。
8、測量時顯示濃度即時值，結束顯示平均值，并可檢查顯示最大值、最小值。打印輸出濃度最大值、最小值和平均值。
9、可輸入發動機號，并可存儲 500 輛車的測量數據，供隨時檢索打印用。
10、具有單怠速測量、雙怠速測量、通用測量三種測量方式。
11、配有轉速、油溫測量功能。
12、測量范圍： HC：0～10000×10 -6（ppm）vol（汽油作燃料，正已烷當量）
或 C3H8 0-20000×10 -6（ppm）vol（液化氣作燃料，丙烷當量）
CO:0～10×10 -2(%)vol
CO2:0～20×10 -2(%)vol
O2: 0～25×10 -2(%)vol NOx:0～5000×10 -6（ppm）vol
λ:0.50～3.00
COcor:0～10×10 -2(%)vol
R.M.P：0-9999r.m.p
OIL TEMP:0-150℃

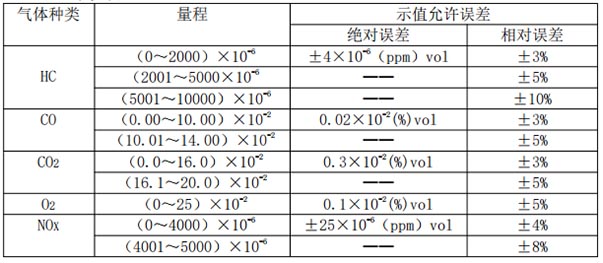

13、示值誤差
5.6 不透光煙度計
①分體式結構，測量與控制單元分開，方便操作；
②大屏幕液晶顯示，全中文交互式菜單提示操作；具備不透光度和光吸收系數兩種讀數，操作簡單，直觀方便；
③具有自由加速試驗和瞬態測量功能，并自動處理測試數據及顯示測量結果；
④能進行自動調零。
⑤測量單元采用分流式(取樣式)技術，測量柴油車的排煙。采用“空氣幕”技術以保護光學系統免受污染；
⑥檢測室恒溫控制，可預防冷凝，以及避免溫度變化影響測量精度。
5.7 傳感器
熱電偶（K 分度）、熱電阻（RTD）、壓力變送器（4-20mA）、氣象傳感器（大氣溫濕度、大氣壓力）、電壓電流互感器、其他特殊用途傳感器均應采用國際或國內知名品牌，安裝方式應滿足柴油機檢測使用，通訊線纜和傳感器采用快速接頭連接。
①熱電阻傳感器（Pt100）
測量范圍： 0～200℃
測量精度：±0.5℃
②熱電偶傳感器（K 分度）
測量范圍： 0～1000℃
測量精度：±5℃
③壓力變送器
抗浪涌、抗射頻干擾，可適用于變頻器等強干擾工業環境；
測壓形式：表壓、絕壓
過載：2 倍
工作溫度：-20～60℃
6、供貨明細表

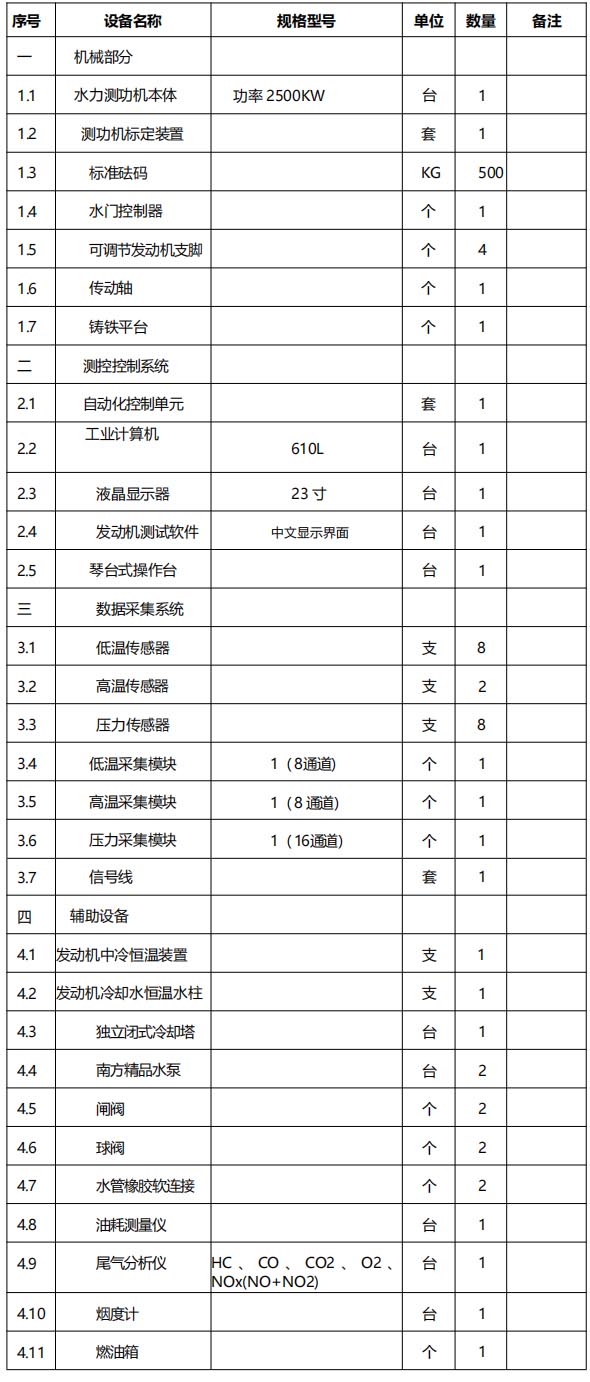

6.1 設備明細

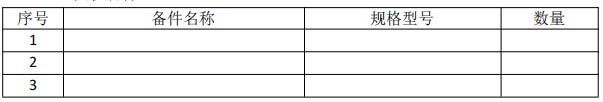

6.2 隨機備件
7、質量擔保及技術服務
7.1 質量擔保
7.1.1 整機質量擔保
7.1.1.1 自設備驗收合格交付使用之日起，質量保證期為 1 年。
7.1.1.2 在設備質保期內，由于質量原因造成的零部件損壞，投標人收到通知后應在 24 小時內做出回應，無償為招標人修復或更換故障的部件或設備。
7.2 技術服務
7.2.1 培訓
7.2.1.1 投標人要為招標人的操作和維修人員提供設備的構造原理、操作使用、日常維護、常見故障排除等相關內容的免費技術培訓。
7.2.1.2 投標人編制系統的培訓計劃，包含現場培訓和技術理論培訓，提供培訓資料，培訓不少于 2 期，每期培訓時間不少于 24 學時。
7.2.1.3 培訓的時間、人數、地點等具體內容由雙方商定。如培訓地點不設在招標人現場，投標人須為招標人培訓人員提供設備、場地、資料等培訓條件。
7.2.2 售后支持
投標人應提供設備全壽命周期內的技術支持，根據招標人需求定期派人到招標人現場對設備作全面檢查，向招標人提出維修建議。

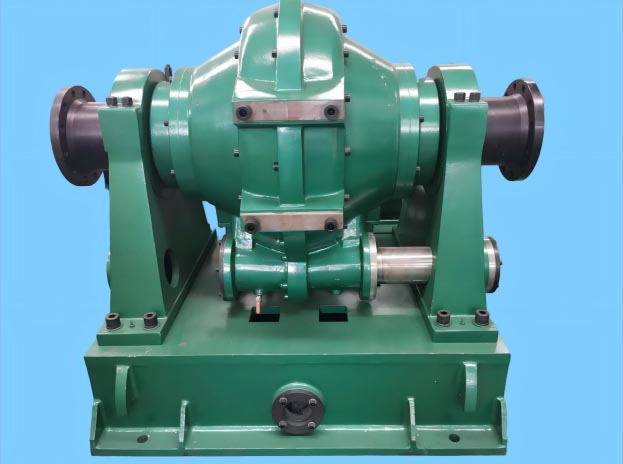

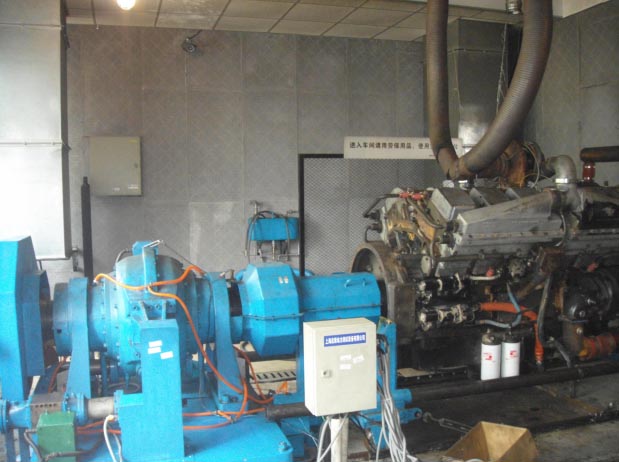

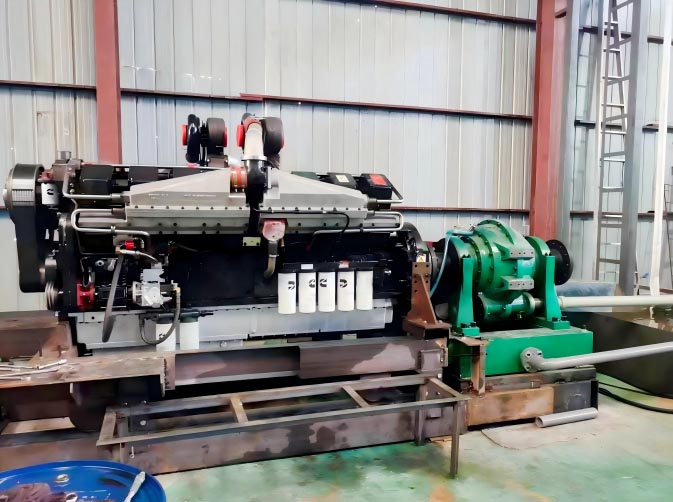

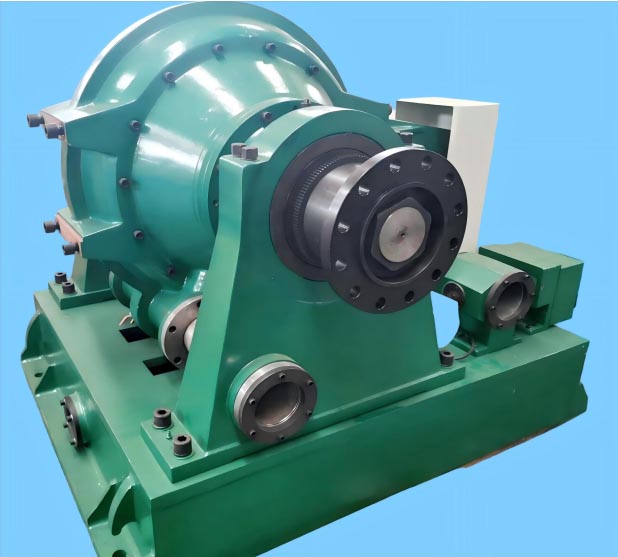

8、測功機參考樣式
|
